Réduire le bruit du G4 Quicksilver

Changement du radiateur

L’idée est d’enlever le ventilateur 60x60x25 mm d’origine qui se trouve entre l’arrière de la machine et le radiateur (refroidissant par le côté). Et de le replacer par un ventilateur refroidissant par le dessus (soufflant vers l’alimentation).
Les seuls ventilateurs ayant des faibles dimensions permettant avoir le radiateur et le ventilateur ne touchant pas l’alimentation (max 60 mm libre), sont les ventilateurs pour processeurs en boîtier rack 1U (25 mm de haut). Mais malheureusement, ces radiateurs sont prévus pour supporter des ventilateurs de 60×60 mm qui sont beaucoup trop bruyants (Le ventilateur 60×60  d’origine du G4 fait partie des moins bruyants de sa catégorie).
L’autre idée est de tronçonner le radiateur d’origine pour pouvoir y insérer un ventilateur 80x80x25 mm.
Malheureusement un ventilateur qui aurait été bien est le SK-6 de Thermalright, mais il est plus en vente.
Caractéristiques de radiateurs:

noiseApple G4 QS

120x85x50 mm (radiateur seul). La surface de contact avec le CPU ne fait que 90 mm sur les 120 mm de long. Ventilateur 60x60x25 mm sur le côté.

  • Thermalright SK-6+ 74x65x33 mm (radiateur seul), ventilateur de 60×60 , entièrement en cuivre. Plus fabriqué
  • Thermalright SLK-900A 96x59x44  (radiateur seul), ventilateur 60x60x25 mm à 92x92x25 mm, entièrement en cuivre. Spécifications chez Thermalright
  • Zalman CNPS-7000A 109x109x62 mm, ventilateur 92×92 mm intégré, cuivre et aluminium. Spécifications chez Zalman
  • Abix 910640 62x63x36 mm (radiateur seul), ventilateur 60x60x10 mm. Base cuivre.Spécifications chez Abix
  • Abix 910300 82x62x25 mm (radiateur seul), ventilateur 60x60x10 mm, aluminium. Spécifications chez Abix
  • Abix 910330 90x73x26 mm. ventilateur 60x60x10 mm. Spécifications chez Abix
  • TR2 (Thermaltake) A4006D 80x80x36 mm (radiateur seul), ventilateur 80x80x25 mm, aluminium. Trop épais.
  • Evercool CUW3-610 77x83x30 mm (radiateur seul), ventilateur 60x60x10 mm, cuivre.
  • Cooler Master E1U-NPFCS-02 (ou-03) 89x67x25 mm (radiateur seul), ventilateur 60x60x25 mm, cuivre.
  • Cooler Master E1U-KPFCS-01 102x74x25 mm (radiateur seul), ventilateur 60x60x25 mm cuivre.
  • noise Artic-Cooling Slim Silent Pro TC 84x76x33 mm (radiateur seul), ventilateur 80x80x25 , cuivre et aluminium. Spécifications chez Artic Cooling
  • Globalwin CBS-76 83x70x15 mm (radiateur seul), ventilateur 70x70x10 mm, cuivre. Spécifications chez Globalwin
  • Globalwin CBK-III68, CBK-II38, CBK-II58, CBK-II68, CAK-II38, CAK-II58, CAK-II68 60x60x30 mm (radiateur seul), ventilateur 60x60x10 mm, cuivre. Spécifications chez Globalwin

Installation d’un Artic Cooling Slim Silent Pro TC

Caractéristiques de l’ensemble:
Dimensions du radiateur: 84x76x33 mm
Dimensions du ventilateur: 80x80x26 mm
Dimensions de l’ensemble: 89x82x61 mm
Vitesse du ventilateur: 1400 à 2800 tr/mn
Débit: 12 à 27 CFM
Bruit: 12 à 27 dB
Résistance thermique: 0,29 C/W

L’ensemble rentre tout juste dans le boîtier du G4. Il ne reste que quelques millimètres entre le ventilateur et l’alimentation.
Pour la connexion électrique, j’ai inversé le fil noir et le fil rouge du connecteur pour pouvoir le brancher directement au connecteur de l’ancien ventilateur sur la carte mère.
Le plus difficile pour le montage est de trouver un moyen de fixation fiable. J’ai essayé les nyl-stop sans succès. J’ai du pour l’instant mettre l’ancienne broche de fixation de l’ancien radiateur pour tenir l’existant. Malheureusement dans ce cas les ailettes du radiateurs sont mal positionnée (pas devant les ouvertures du boîtier).
En tout cas, l’ensemble est beaucoup moins bruyant que l’ancien couple radiateur/ventilateur, mais je dois encore trouver un moyen de fixation adapté et tester quelques jours avant de dire que c’est mieux.

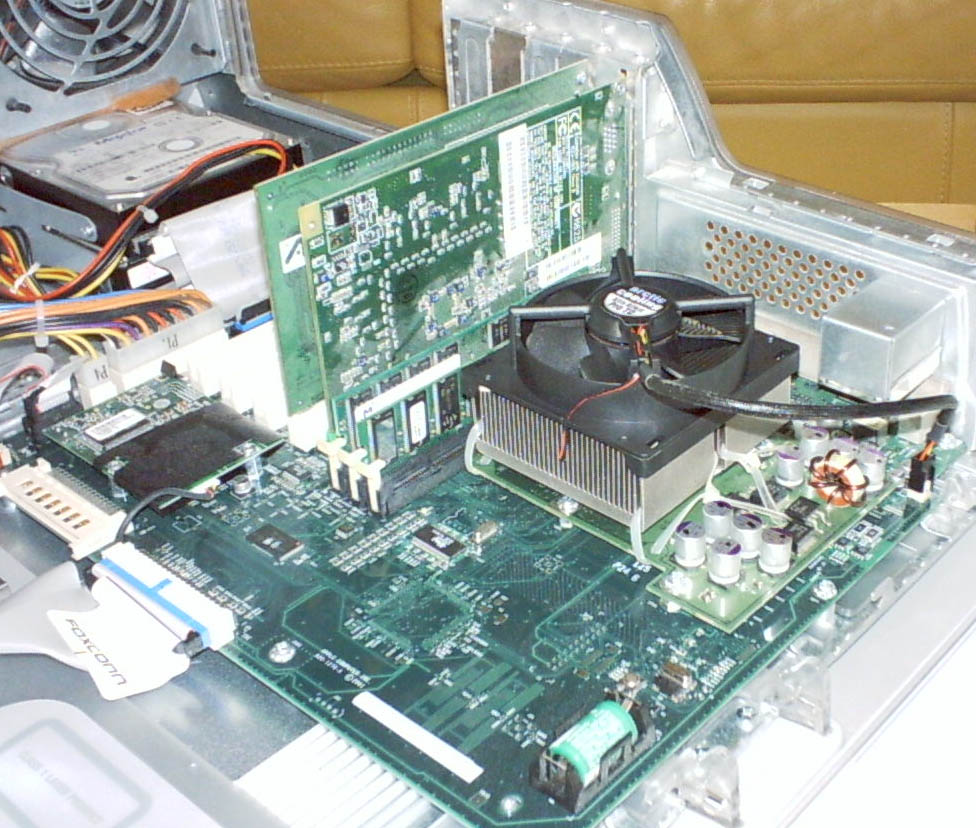

noiseRadiateur fixé avec des Nyl-Stop

Mauvaise idée. Cela ne bouge pas, mais c’est impossible de bien poser le radiateur sur le CPU, on le met de travers en tirant trop d’un côté et on ne peut pas dé-serrer.

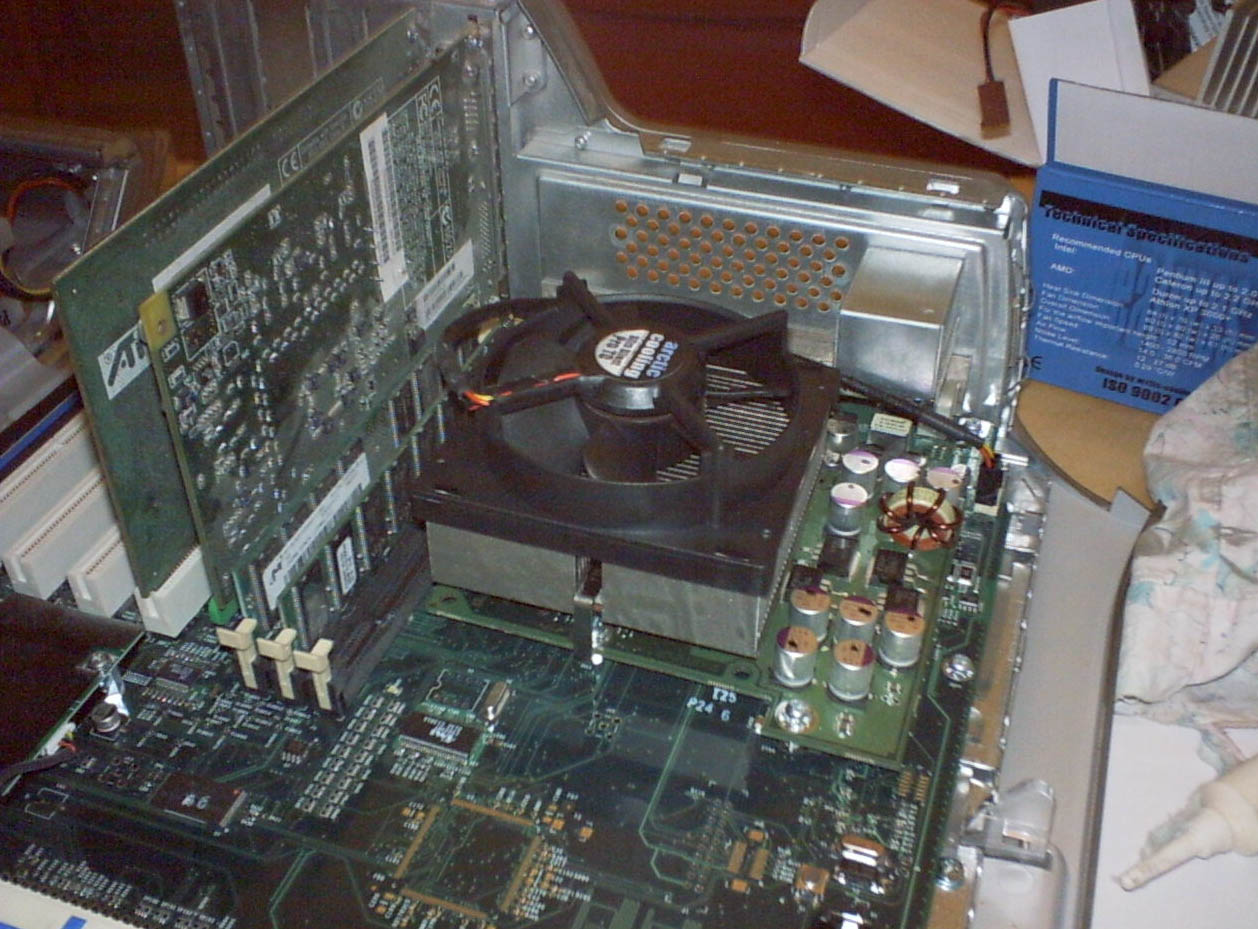

noiseRadiateur fixé avec l’ancienne broche

Mieux pour bien poser le radiateur à plat. Mais comme il n’y a qu’une broche (l’ancien en utilisait 2), le radiateur peut tourner sur lui même, et il ne reste quand même assez trop stable.

noiseConnecteur du ventilateur d’origine

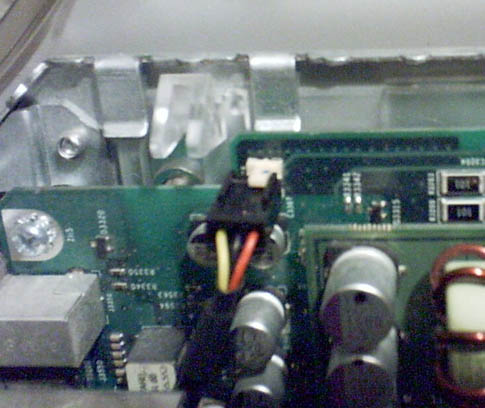

noiseConnecteur modifié

Le fil jaune à été déplacé pour que le connecteur puisse être utilisé directement sur le connecteur de la carte mère. Le connecteur se démonte en appuyant sur les languettes situées sur les côtés et en tirant en même temps sur le fil.

Conclusion

Ce qui ne change rien ou voire même empire les choses

  • Retourner le ventilateur des cartes PCI: Extraction d’air au lieu d’aspiration (le ventilateur tourne plus vite: l’air intérieur est plus chaud que l’air extérieur et influe sur la régulation).
  • Retourner le ventilateur CPU: Extraction d’air au lieu d’aspiration (le ventilateur tourne plus vite: l’air intérieur est plus chaud que l’air extérieur et influe sur la régulation).
  • Mettre des rondelles en caoutchouc dur (chambre à air) entre le ventilateur et le support et entre le support et la vis (n’a pas changé grand chose).
  • Mettre des rondelles en caoutchouc dur (chambre à air) entre le disque dur et le support (n’a rien changé).
  • Boucher les trous derrière le ventilateur PCI (vu dans les forums MacBidouille)
  • Boucher le trou sur le support du ventilateur CPU (vu dans les forums MacBidouille)
  • Agrandir les trous d’aération du ventilateur CPU (vu dans les forums MacBidouille)

Ce qui fonctionne

  • Nettoyer les pâles des ventilateurs et leur sondes (a réduit le bruit d’air et ralenti les ventilateurs régulés).
  • Re-serrer les vis du boitier et les vis de fixations des ventilateurs et disques durs (a réduit les bruits de vibration).
  • Mettre des petites cales en caoutchouc entre les côtés en plastiques du boîtier et l’arrière (a permis d’éviter que les coques tapent entre-elles en vibrant).
  • Découper la grille métallique de l’alimentation (a réduit le bruit d’air).
  • Utiliser des fixations en caoutchouc souple pour le ventilateur PCI (a enlevé les bruits de vibration du moteur du ventilateur qui étaient audibles).
  • Mettre un ventilateur d’alimentation plus silencieux (Papst 8412 NGM).
  • Poser les disques durs sur de la mousse sans les fixer.
  • Mettre un Artic Cooling Slim Silent Pro TC à la place du radiateur et ventilateur d’origines

A tester

  • Essayer un ventirad pour PC en rack 1U
  • Agrandir l’extraction d’air CPU et mettre un tuyau pour conduire l’air.
