Réduction du bruit provenant du ventilateur CPU
Ventilateurs de remplacement
C’est le ventilateur le plus bruyant (son aigu à cause de sa vitesse de rotation élevée). En plus de faire un bruit désagréable, il vibre beaucoup. Son support en caoutchouc est trop rigide pour bien amortir ces vibrations, qui sont transmises au boîtier. Malheureusement aucun autre ventilateur que celui d’origine n’a l’air beaucoup plus intéressant.
La conception du support et de l’entrée d’air serait à revoir car actuellement le débit du ventilateur est largement au dessus de ce que peut laisser passer la grille extérieure.
Pour les versions 15 mm au lieu de 25 mm d’épaisseur, devraient permettre une meilleure circulation de l’air sur le ventilateur car dégage de la place. Après il faut voir si le mieux est d’avoir la place libre entre le ventilateur et l’entrée d’air du boitier, ou bien entre le ventilateur et le radiateur. Le dernier cas doit-être le mieux car l’air sera surement mieux reparti entre les ailettes du radiateur.
Les dimensions sont 60x60x25 mm. Le diamètre des trous de fixation est de 3,7 mm. L’épaisseur du bord du ventilateur est de 2,5 mm.
- NMB Minebea 2410ML-04W-B6040,7 m3/h (25 CFM) max, 5300 tr/mn max, 36 dB max, régulé (spécifique Apple).Specifications chez NMB.
- 18-35 m3/h (10,6-20,6 CFM), 2150-4100 tr/mn, 28 dB max, régulé.Specifications chez Papst.
- Papst 612NNI Variofan 23-41 m3/h (13,5-24,1 CFM), 2900-5100 tr/mn, 35 dB max, régulé. Specifications chez Papst.
- Papst 612FH 33 m3/h (19,5 CFM), 4500 tr/mn, 31 dB, non régulé, épaisseur 15 mm.Spécifications chez Papst.
- Sunon GM1206PTVX-A 44,5 m3/h (26,2 CFM), 5200 tr/mn, 38 dB, non régulé.
- Sunon KDE1206PTV2 32,8 m3/h (19,3 CFM), ? tr/mn, 29 dB, non régulé.
- Verax 65KT 15 m3/h !, 3700 tr/mn, ? dB, régulé. Spécifications chez Verax
- Panaflo FBA06A12U1A 34,8 m3/h (20,5 CFM), 4550 tr/mn, 37 dB, non régulé. Spécifications chez Panasonic.
- Evercool EC6015HH12 35,7 m3/h (21 CFM), 5000 tr/mn, 28 dB, non régulé, épaisseur 15 mm. Spécifications chez Evercool.
- Evercool EC6020HH12 41,3 m3/h (24,3 CFM), 5000 tr/mn, 31 dB, non régulé, épaisseur 20 mm. Spéficications chez Evercool.
- Evercool EC6025M12 40,3 m3/h (23,7 CFM), 4500 tr/mn, 28 dB, non régulé. Spécifications chez Evercool.
- Evercool EC6025H12 45 m3/h (26,5 CFM), 5000 tr/mn, 30 dB, non régulé. Spécifications chez Evercool.
Pour les ventilateurs sans régulation:
- Zalman Fan Mate
Étude de l’extraction d’air
Il faudrait agrandir la grille en la retirant la plus possible (découpe).
Il faudrait aussi faire un conduit qui forcerait l’air à aller sur le radiateur.
A tester: l’aspiration au lieu de l’extraction.
Vue du radiateur CPUIl aspire aussi l’air extérieur vers le radiateur CPU. Il faudrait qu’il soit dans l’autre sens.
Entrée d’air CPUElle devrait être agrandie.

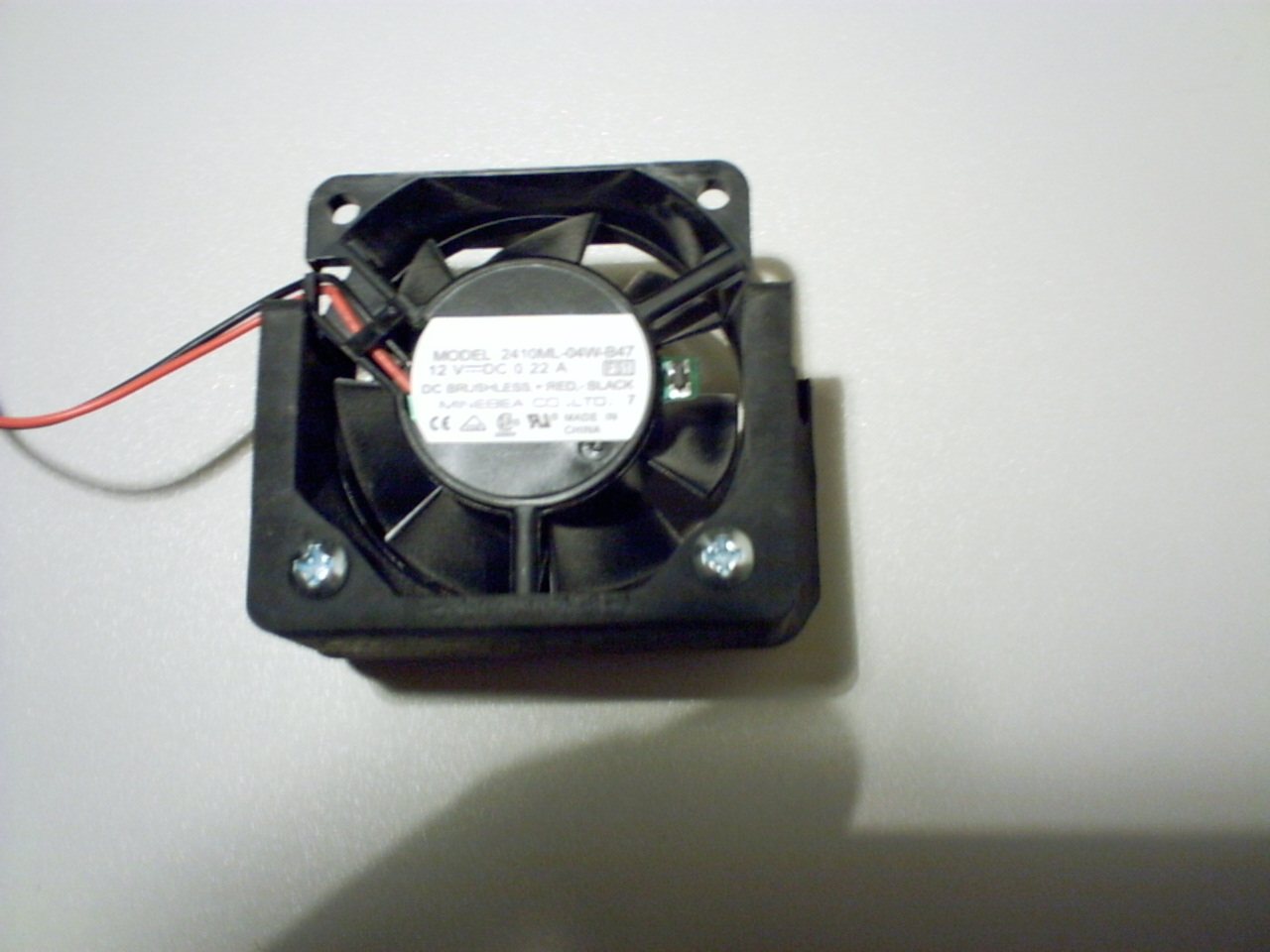

Ventilateur CPU avec son support caoutchouc

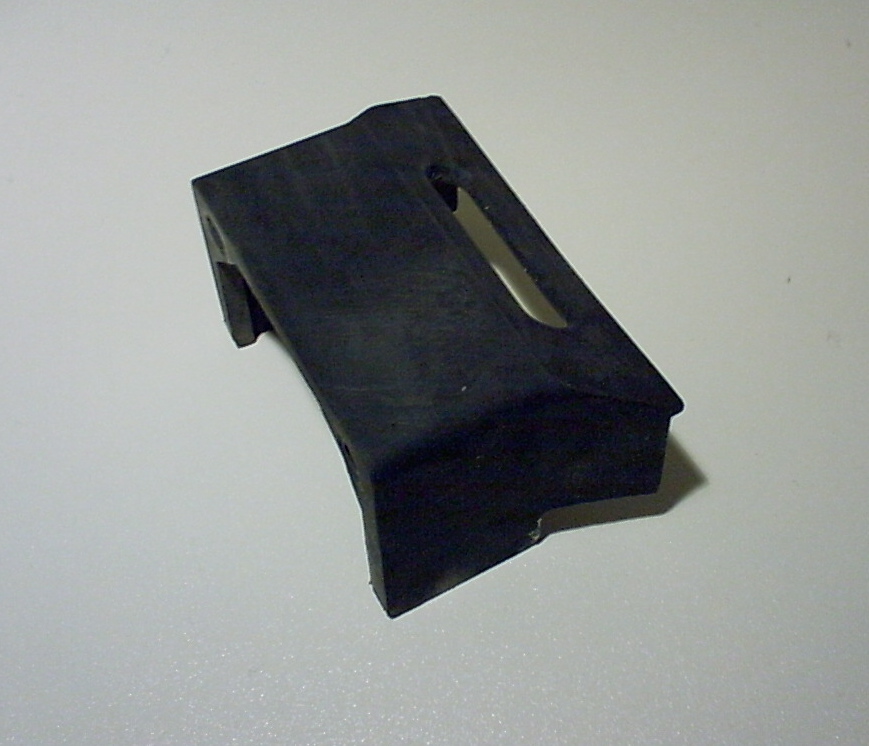

Support du ventilateur CPUPas très souple, mais mieux que rien.
